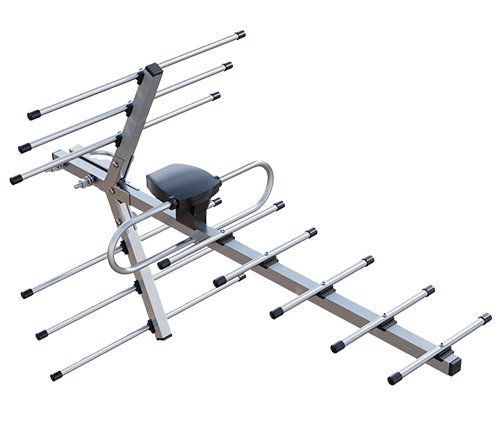

Купили антенну для цифрового ТВ, а телевизор не показывает, почему?

Цифровое телевидение с антенной

Потрачены средства на разрекламированный товар. Антенна установлена и подключена, но качественной картинки нет.
Цветные всполохи, изображение разбивается на квадратики и искажается звук. Что не так, в чем ошибка?

Рассмотрим возможные причины.

В чем особенность цифрового вещания

Переход на формат DVB-T2 (именно так называется новый вид сигнала) предлагает 20 бесплатных федеральных каналов.

Трансляция осуществляется через телевизионные вышки эфирным способом.
Сигнал принимается антенной, преобразуется в стандарт DVB-T2 (это обязательное условие) и подается на экран.

Достоинства цифры:
• повышенное качество;
• помехозащищенность;
• простота настройки.

Как и в любой технической системе присутствуют минусы:

• между передатчиком и точкой приема не должно быть препятствий, (гор, высотных зданий) способных снизить уровень сигнала;
• необходим телевизор с соответствующими возможностями или дополнительная приставка.
Какая нужна антенна для приема DVB-T2 каналов

Распространенное заблуждение, что любое устройство может качественно принять цифру.
Да, любая антенна «увидит» сигнал, но способна ли довести полученную энергию до телевизора — это вопрос.

Не вдаваясь в технические подробности, рассмотрим требования к антенне:
• соответствовать диапазону вещания. Цифра распространяется на более высоких частотах, поэтому штыри-усики не подходят;
• необходимо не только принять, но и сохранить мощность сигнала с наименьшими потерями;
• усилить энергию на выходе и передать ее телевизору.

Виды антенн

Существуют две основные группы.

1. Ненаправленные.

Представим себе круг. В его центре и будет располагаться антенна. Зона приема ограничена диаметром, направление — 360 градусов. Т.е. сигнал приходит со всех сторон.

Антенны с такими характеристиками следует располагать вблизи от телевышки. Сигнал мощный и устойчивый. При таких условиях возможна «работа» штыревых устройств.

2. Направленные.

Следует ориентировать на передатчик. От центра (аналогия с кругом) расположения антенны форма зоны приема может быть:
• сигарообразной;
• двухсторонняя (восьмеркой)
• конусообразная с вершинкой от антенны ;
• полукруг.

Чем уже геометрия, тем более точной ориентации следует достичь.

Подобные антенны устанавливаются как недалеко от телевышки, так и за несколько километров, возможно десятков километров.

Конструктивные особенности направленных антенн

Какие визуальные отличительные признаки.

1. Популярны логопериодические устройства. На практике очень распространены даже у не разбирающихся в технических тонкостях людей.

Это зачастую крышевая антенна с несколькими поперечными штырями-отводами. Имеет вид конуса: длина проводников меняется от большего к меньшему.
Правильная ориентация — самым коротким на передатчик.

Существуют комнатные варианты.

2. Универсальные. Для приема старого и нового вида сигнала. Это сочетание раздвижных усиков и «тарелки» с излучателем по центру.

Конструкция мобильна, имеет сектор вращения для выбора направления. Прием осуществляет «тарелка».

Домашние модели рекомендуются со встроенным усилителем, т.е. оснащаются шнуром питания, и включаются в розетку.
Элементом настройки достигается максимальный уровень сигнала.

Это видимые признаки. Антенны могут быть другой формой исполнения. Поэтому при покупке следует уточнить у консультанта или на сайте интернет магазина.

Как найти ближайшую телевышку и частоты передатчика

Имеются данные о частотах. Если работают два передатчика (мультиплексора), то обозначены две частоты и 20 каналов (каждое устройство на 10 каналов).

Много дополнительной полезной информации.
Кроме того, на интерактивной карте указано местоположение вышек и зона охвата вещания.

Просмотренных данных достаточно для выбора антенны и дальнейшего ориентирования.

Цифровое телевидение — это качество и надежность. Применение дополнительного оборудования позволит в разы расширить имеющийся потенциал.
